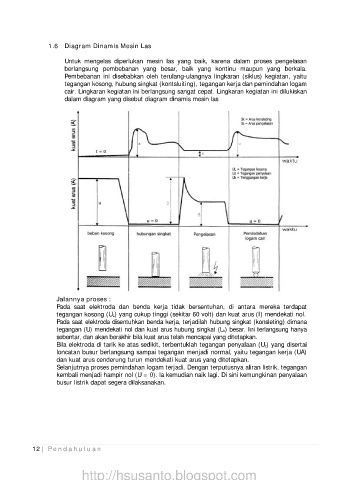

1.6 Diagram Dinamis Mesin Las

Untuk mengelas diperlukan mesin las yang baik, karena dalam proses pengelasan
berlangsung pembebanan yang besar, baik yang kontinu maupun yang berkala.
Pembebanan ini disebabkan oleh terulang-ulangnya lingkaran (siklus) kegiatan, yaitu
tegangan kosong, hubung singkat (kontsluiting), tegangan kerja dan pemindahan logam
cair. Lingkaran kegiatan ini berlangsung sangat cepat. Lingkaran kegiatan ini dilukiskan
dalam diagram yang disebut diagram dinamis mesin las

Jalannya proses :
Pada saat elektroda dan benda kerja tidak bersentuhan, di antara mereka terdapat
tegangan kosong (UL) yang cukup tinggi (sekitar 60 volt) dan kuat arus (I) mendekati nol.
Pada saat elektroda disentuhkan benda kerja, terjadilah hubung singkat (konsleting) dimana
tegangan (U) mendekati nol dan kuat arus hubung singkat (Lk) besar. Ini terlangsung hanya
sebentar, dan akan berakhir bila kuat arus telah mencapai yang ditetapkan.
Bila elektroda di tarik ke atas sedikit, terbentuklah tegangan penyalaan (Uz) yang disertai
loncatan busur berlangsung sampai tegangan menjadi normal, yaitu tegangan kerja (UA)
dan kuat arus cenderung turun mendekati kuat arus yang ditetapkan.
Selanjutnya proses pemindahan logam terjadi. Dengan terputusnya aliran listrik, tegangan
kembali menjadi hampir nol (U = 0). la kemudian naik lagi. Di sini kemungkinan penyalaan
busur listrik dapat segera dilaksanakan.
