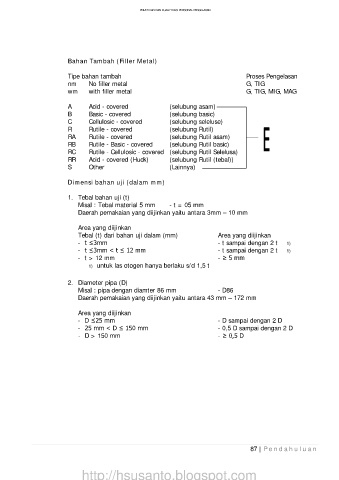

PELATIHAN DAN KUALIFIKASI PERSONAL PENGELASAN

Bahan Tambah (Filler Metal)

Tipe bahan tambah Proses Pengelasan
nm No filler metal G, TIG
wm with filler metal G, TIG, MIG, MAG

A Acid - covered (selubung asam)
B Basic - covered (selubung basic)
C Cellulosic - covered (selubung seleluse)
R Rutile - covered (selubung Rutil)
RA Rutile - covered (selubung Rutil asam)
RB Rutile - Basic - covered (selubung Rutil basic)
RC Rutile - Cellulosic - covered (selubung Rutil Selelusa)
RR Acid - covered (Huck) (selubung Rutil (tebal))
S Other (Lainnya)

Dimensi bahan uji (dalam mm)

1. Tebal bahan uji (t)
Misal : Tebal material 5 mm - t = 05 mm
Daerah pemakaian yang diijinkan yaitu antara 3mm – 10 mm

Area yang diijinkan
Tebal (t) dari bahan uji dalam (mm) Area yang diijinkan
- t ≤3mm - t sampai dengan 2 t 1)
- t ≤3mm < t ≤ 12 mm - t sampai dengan 2 t 1)
- t > 12 mm - ≥ 5 mm
1) untuk las otogen hanya berlaku s/d 1,5 t

2. Diameter pipa (D)
Misal : pipa dengan diamter 86 mm - D86
Daerah pemakaian yang diijinkan yaitu antara 43 mm – 172 mm

Area yang diijinkan
- D ≤25 mm - D sampai dengan 2 D
- 25 mm < D ≤ 150 mm - 0,5 D sampai dengan 2 D
- D > 150 mm - ≥ 0,5 D
