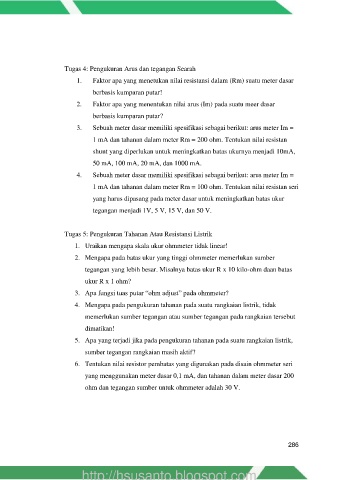

Tugas 4: Pengukuran Arus dan tegangan Searah

1. Faktor apa yang menetukan nilai resistansi dalam (Rm) suatu meter dasar
berbasis kumparan putar!

2. Faktor apa yang menentukan nilai arus (Im) pada suatu meer dasar
berbasis kumparan putar?

3. Sebuah meter dasar memiliki spesifikasi sebagai berikut: arus meter Im =

1 mA dan tahanan dalam meter Rm = 200 ohm. Tentukan nilai resistan
shunt yang diperlukan untuk meningkatkan batas ukurnya menjadi 10mA,

50 mA, 100 mA, 20 mA, dan 1000 mA.

4. Sebuah meter dasar memiliki spesifikasi sebagai berikut: arus meter Im =
1 mA dan tahanan dalam meter Rm = 100 ohm. Tentukan nilai resistan seri

yang harus dipasang pada meter dasar untuk meningkatkan batas ukur
tegangan menjadi 1V, 5 V, 15 V, dan 50 V.

Tugas 5: Pengukuran Tahanan Atau Resistansi Listrik

1. Uraikan mengapa skala ukur ohmmeter tidak linear!

2. Mengapa pada batas ukur yang tinggi ohmmeter memerlukan sumber
tegangan yang lebih besar. Misalnya batas ukur R x 10 kilo-ohm daan batas

ukur R x 1 ohm?
3. Apa fungsi tuas putar “ohm adjust” pada ohmmeter?

4. Mengapa pada pengukuran tahanan pada suatu rangkaian listrik, tidak
memerlukan sumber tegangan atau sumber tegangan pada rangkaian tersebut

dimatikan!

5. Apa yang terjadi jika pada pengukuran tahanan pada suatu rangkaian listrik,
sumber tegangan rangkaian masih aktif?

6. Tentukan nilai resistor pembatas yang digunakan pada disain ohmmeter seri

yang menggunakan meter dasar 0,1 mA, dan tahanan dalam meter dasar 200
ohm dan tegangan sumber untuk ohmmeter adalah 30 V.
