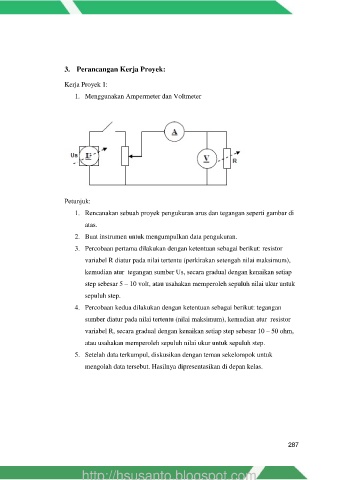

3. Perancangan Kerja Proyek:

Kerja Proyek 1:
1. Menggunakan Ampermeter dan Voltmeter

Petunjuk:

1. Rencanakan sebuah proyek pengukuran arus dan tegangan seperti gambar di
atas.

2. Buat instrumen untuk mengumpulkan data pengukuran.

3. Percobaan pertama dilakukan dengan ketentuan sebagai berikut: resistor
variabel R diatur pada nilai tertentu (perkirakan setengah nilai maksimum),

kemudian atur tegangan sumber Us, secara gradual dengan kenaikan setiap
step sebesar 5 – 10 volt, atau usahakan memperoleh sepuluh nilai ukur untuk

sepuluh step.
4. Percobaan kedua dilakukan dengan ketentuan sebagai berikut: tegangan

sumber diatur pada nilai tertentu (nilai maksimum), kemudian atur resistor

variabel R, secara gradual dengan kenaikan setiap step sebesar 10 – 50 ohm,
atau usahakan memperoleh sepuluh nilai ukur untuk sepuluh step.

5. Setelah data terkumpul, diskusikan dengan teman sekelompok untuk

mengolah data tersebut. Hasilnya dipresentasikan di depan kelas.
