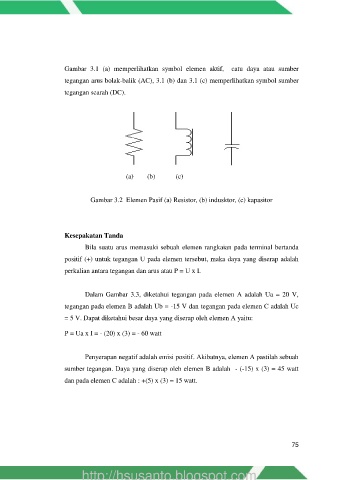

Gambar  3.1  (a)  memperlihatkan  symbol  elemen  aktif,    catu  daya  atau  sumber

                        tegangan arus bolak-balik (AC), 3.1 (b) dan 3.1 (c) memperlihatkan symbol sumber
                        tegangan searah (DC).















                                                  (a)        (b)            (c)


                                 Gambar 3.2  Elemen Pasif (a) Resistor, (b) indusktor, (c) kapasitor




                        Kesepakatan Tanda
                               Bila suatu arus memasuki sebuah elemen rangkaian pada terminal bertanda

                        positif (+) untuk tegangan U pada elemen tersebut, maka daya yang diserap adalah
                        perkalian antara tegangan dan arus atau P = U x I.



                               Dalam Gambar 3.3, diketahui tegangan pada elemen A adalah Ua = 20 V,
                        tegangan pada elemen B adalah Ub = -15 V dan tegangan pada elemen C adalah Uc

                        = 5 V. Dapat diketahui besar daya yang diserap oleh elemen A yaitu:

                        P = Ua x I = - (20) x (3) = - 60 watt


                               Penyerapan negatif adalah emisi positif. Akibatnya, elemen A pastilah sebuah

                        sumber tegangan. Daya yang diserap oleh elemen B adalah  - (-15) x (3) = 45 watt
                        dan pada elemen C adalah : +(5) x (3) = 15 watt.












                                                                                                       75
