1. Elemen Pasif Rangkaian Listrik

Elemen atau kompoen listrik yang dibicarakan disini adalah elemen listrik

dua terminal, yang terdiri atas:Sumber tegangan, Sumber arus, Resistor ( R ),

Induktor ( L ), Kapasitor ( C ).Berbicara mengenai Rangkaian Listrik, tentu tidak
dapat dilepaskan dari pengertian dari rangkaian itu sendiri, dimana rangkaian adalah

interkoneksi dari sekumpulan elemen atau komponen penyusunnya ditambah dengan
rangkaian penghubungnya dimana disusun dengan cara-cara tertentu dan minimal

memiliki satu lintasan tertutup. Dengan kata lain hanya dengan satu lintasan tertutup

saja kita dapat menganalisis suatu rangkaian.

Yang dimaksud dengan satu lintasan tertutup adalah satu lintasan saat kita
mulai dari titik yang dimaksud akan kembali lagi ketitik tersebut tanpa terputus dan

tidak memandang seberapa jauh atau dekat lintasan yang kita tempuh.Rangkaian
listrik merupakan dasar dari teori rangkaian pada teknik elektro yang menjadi dasar

atay fundamental bagi ilmu-ilmu lainnya seperti elektronika, sistem daya, sistem

computer, putaran mesin, dan teori control.

Sebuah rangkaian (circuit) dan Jaringan (net work) terbentuk dari gabungan
elemen-elemen dua terminal baik elemen pasif maupun elemen aktif. Elemen-elemen

aktif adalah sumber tegangan atau sumber arus yang mampu menyalurkan energi ke
rangkaian atau jaringan. Sedang elemen-elemen pasif adalah resistor, induktor dan

kapasitor yaitu elemen-elemen rangkaian yang menyerap ataupun menyimpan energi

dari sumber energi. Elemen-elemen tersebut dapat dihubungkan dalam hubungan
seri, parallel atau kombinasi keduanya.

(a) (b) (c)

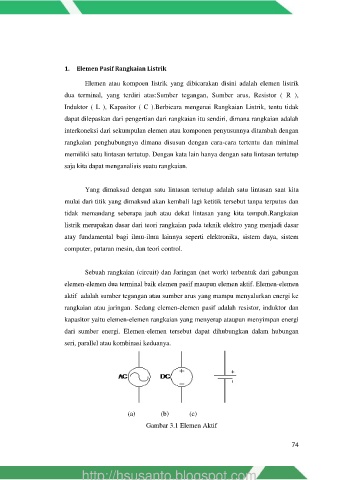

Gambar 3.1 Elemen Aktif
