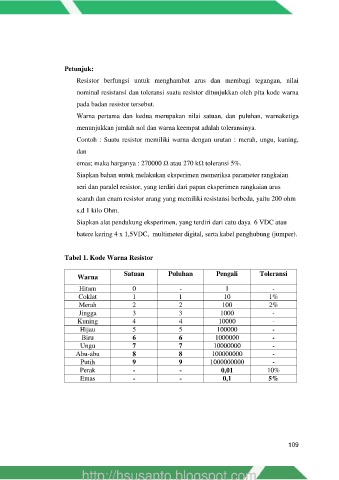

Petunjuk:

Resistor berfungsi untuk menghambat arus dan membagi tegangan, nilai
nominal resistansi dan toleransi suatu resistor ditunjukkan oleh pita kode warna

pada badan resistor tersebut.
Warna pertama dan kedua merupakan nilai satuan, dan puluhan, warnaketiga

menunjukkan jumlah nol dan warna keempat adalah toleransinya.

Contoh : Suatu resistor memiliki warna dengan urutan : merah, ungu, kuning,
dan

emas; maka harganya : 270000 Ω atau 270 kΩ toleransi 5%.

Siapkan bahan untuk melakukan eksperimen memeriksa parameter rangkaian
seri dan paralel resistor, yang terdiri dari papan eksperimen rangkaian arus

searah dan enam resistor arang yang memiliki resistansi berbeda, yaitu 200 ohm
s.d 1 kilo Ohm.

Siapkan alat pendukung eksperimen, yang terdiri dari catu daya 6 VDC atau
batere kering 4 x 1,5VDC, multimeter digital, serta kabel penghubung (jumper).

Tabel 1. Kode Warna Resistor

Satuan Puluhan Pengali Toleransi
Warna
Hitam 0 - 1 -
Coklat 1 1 10 1%
Merah 2 2 100 2%
Jingga 3 3 1000 -
Kuning 4 4 10000 -
Hijau 5 5 100000 -
Biru 6 6 1000000 -
Ungu 7 7 10000000 -
Abu-abu 8 8 100000000 -
Putih 9 9 1000000000 -
Perak - - 0,01 10%
Emas - - 0,1 5%
