Rangkaian Paralel Resistor

Suatu rangkaian listrik yang memungkinkan arus mengalir melalui satu atau
lebih konduktor atau resistor atau rangkaian listrik ada waktu bersamaan disebut

rangkaian paralel. Gambar 3.24 memperlihatkan contoh rangkaian listrik yang terdiri
dari lampu dan motor yang tersusun secara paralel.

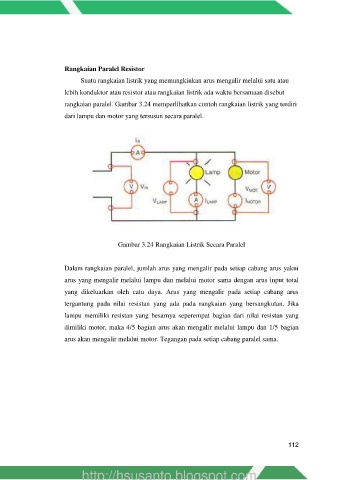

Gambar 3.24 Rangkaian Listrik Secara Paralel

Dalam rangkaian paralel, jumlah arus yang mengalir pada setiap cabang arus yakni
arus yang mengalir melalui lampu dan melalui motor sama dengan arus input total

yang dikeluarkan oleh catu daya. Arus yang mengalir pada setiap cabang arus

tergantung pada nilai resistan yang ada pada rangkaian yang bersangkutan. Jika
lampu memiliki resistan yang besarnya seperempat bagian dari nilai resistan yang

dimiliki motor, maka 4/5 bagian arus akan mengalir melalui lampu dan 1/5 bagian

arus akan mengalir melalui motor. Tegangan pada setiap cabang paralel sama.
