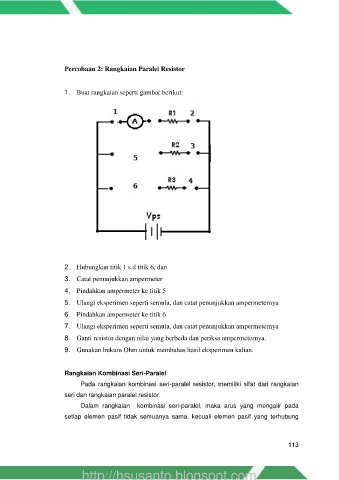

Page 138 - Dasar dan Pengukuran Listrik Semester 1

Percobaan 2: Rangkaian Paralel Resistor

1. Buat rangkaian seperti gambar berikut:

2. Hubungkan titik 1 s.d titik 6, dan
3. Catat penunjukkan ampermeter

4. Pindahkan ampermeter ke titik 5

5. Ulangi eksperimen seperti semula, dan catat penunjukkan ampermeternya
6. Pindahkan ampermeter ke titik 6

7. Ulangi eksperimen seperti semula, dan catat penunjukkan ampermeternya
8. Ganti resistor dengan nilai yang berbeda dan periksa ampermeternya.

9. Gunakan hukum Ohm untuk membahas hasil eksperimen kalian.

Rangkaian Kombinasi Seri-Paralel
Pada rangkaian kombinasi seri-paralel resistor, memiliki sifat dari rangkaian

seri dan rangkaian paralel resistor.
Dalam rangkaian kombinasi seri-paralel, maka arus yang mengalir pada
setiap elemen pasif tidak semuanya sama, kecuali elemen pasif yang terhubung

113
