Page 81 - Dasar dan Pengukuran Listrik Semester 1

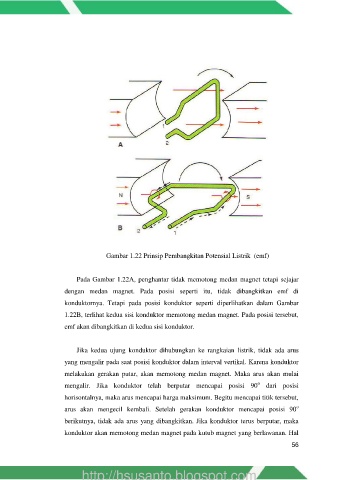

Gambar 1.22 Prinsip Pembangkitan Potensial Listrik (emf)

Pada Gambar 1.22A, penghantar tidak memotong medan magnet tetapi sejajar

dengan medan magnet. Pada posisi seperti itu, tidak dibangkitkan emf di

konduktornya. Tetapi pada posisi konduktor seperti diperlihatkan dalam Gambar
1.22B, terlihat kedua sisi konduktor memotong medan magnet. Pada posisi tersebut,

emf akan dibangkitkan di kedua sisi konduktor.

Jika kedua ujung konduktor dihubungkan ke rangkaian listrik, tidak ada arus
yang mengalir pada saat posisi konduktor dalam interval vertikal. Karena konduktor

melakukan gerakan putar, akan memotong medan magnet. Maka arus akan mulai
o
mengalir. Jika konduktor telah berputar mencapai posisi 90 dari posisi
horisontalnya, maka arus mencapai harga maksimum. Begitu mencapai titik tersebut,

o
arus akan mengecil kembali. Setelah gerakan konduktor mencapai posisi 90
berikutnya, tidak ada arus yang dibangkitkan. Jika konduktor terus berputar, maka

konduktor akan memotong medan magnet pada kutub magnet yang berlawanan. Hal
