Page 107 - Dasar dan Pengukuran Listrik Semester 1

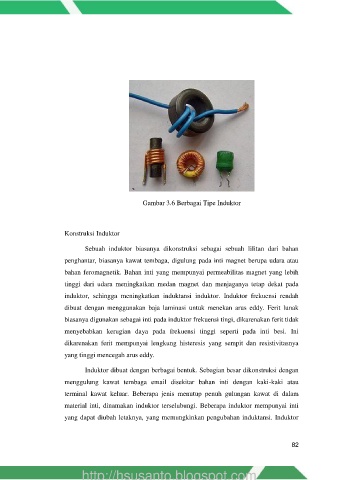

Gambar 3.6 Berbagai Tipe Induktor

Konstruksi Induktor

Sebuah induktor biasanya dikonstruksi sebagai sebuah lilitan dari bahan
penghantar, biasanya kawat tembaga, digulung pada inti magnet berupa udara atau

bahan feromagnetik. Bahan inti yang mempunyai permeabilitas magnet yang lebih
tinggi dari udara meningkatkan medan magnet dan menjaganya tetap dekat pada

induktor, sehingga meningkatkan induktansi induktor. Induktor frekuensi rendah

dibuat dengan menggunakan baja laminasi untuk menekan arus eddy. Ferit lunak
biasanya digunakan sebagai inti pada induktor frekuensi tingi, dikarenakan ferit tidak

menyebabkan kerugian daya pada frekuensi tinggi seperti pada inti besi. Ini
dikarenakan ferit mempunyai lengkung histeresis yang sempit dan resistivitasnya

yang tinggi mencegah arus eddy.

Induktor dibuat dengan berbagai bentuk. Sebagian besar dikonstruksi dengan

menggulung kawat tembaga email disekitar bahan inti dengan kaki-kaki atau
terminal kawat keluar. Beberapa jenis menutup penuh gulungan kawat di dalam

material inti, dinamakan induktor terselubungi. Beberapa induktor mempunyai inti

yang dapat diubah letaknya, yang memungkinkan pengubahan induktansi. Induktor

82
