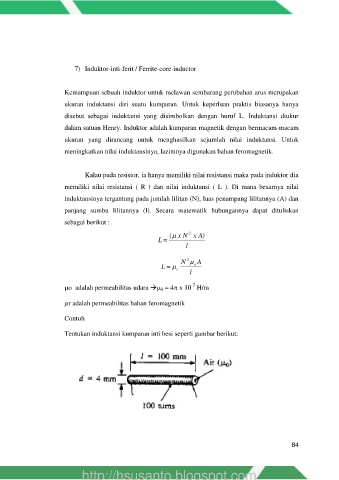

7) Induktor-inti-ferit / Ferrite-core-inductor

Kemampuan sebuah induktor untuk melawan sembarang perubahan arus merupakan

ukuran induktansi diri suatu kumparan. Untuk keperluan praktis biasanya hanya
disebut sebagai induktansi yang disimbolkan dengan huruf L. Induktansi diukur

dalam satuan Henry. Induktor adalah kumparan magnetik dengan bermacam-macam

ukuran yang dirancang untuk menghasilkan sejumlah nilai induktansi. Untuk
meningkatkan nilai induktansinya, lazimnya digunakan bahan feromagnetik.

Kalau pada resistor, ia hanya memiliki nilai resistansi maka pada induktor dia
memiliki nilai resistansi ( R ) dan nilai induktansi ( L ). Di mana besarnya nilai

induktansinya tergantung pada jumlah lilitan (N), luas penampang lilitannya (A) dan
panjang sumbu lilitannya (l). Secara matematik hubungannya dapat dituliskan

sebagai berikut :
( x N 2 x A)
L 
l

N  A
2
L  o
r
l
-7
o adalah permeabilitas udara  0 = 4 x 10 H/m

µr adalah permeabilitas bahan feromagnetik

Contoh

Tentukan induktansi kumparan inti besi seperti gambar berikut:

84
