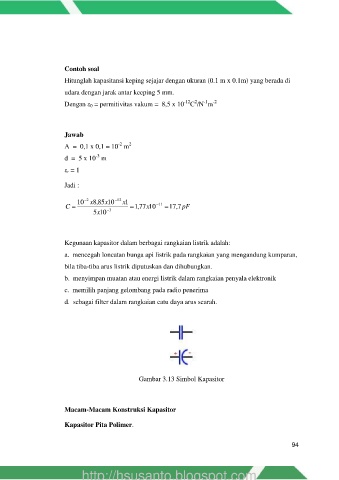

Contoh soal

Hitunglah kapasitansi keping sejajar dengan ukuran (0.1 m x 0.1m) yang berada di
udara dengan jarak antar keeping 5 mm.

-2
-1
-12
2
Dengan ε 0 = permitivitas vakum = 8,5 x 10 C /N m

Jawab
-2
2
A = 0,1 x 0,1 = 10 m
-3
d = 5 x 10 m
ε r = 1

Jadi :

10  2 x 85,8 x10  12 x1
C   , 1 77 x10  11  17 7 , pF
5 x10  3

Kegunaan kapasitor dalam berbagai rangkaian listrik adalah:

a. mencegah loncatan bunga api listrik pada rangkaian yang mengandung kumparan,

bila tiba-tiba arus listrik diputuskan dan dihubungkan.
b. menyimpan muatan atau energi listrik dalam rangkaian penyala elektronik

c. memilih panjang gelombang pada radio penerima
d. sebagai filter dalam rangkaian catu daya arus searah.

Gambar 3.13 Simbol Kapasitor

Macam-Macam Konstruksi Kapasitor

Kapasitor Pita Polimer.
