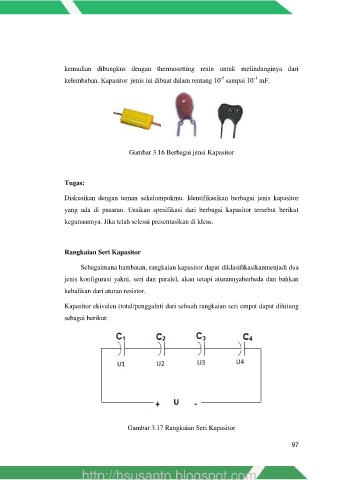

Page 122 - Dasar dan Pengukuran Listrik Semester 1

kemudian dibungkus dengan thermosetting resin untuk melindunginya dari
-5
-1
kelembaban. Kapasitor jenis ini dibuat dalam rentang 10 sampai 10 mF.

Gambar 3.16 Berbagai jensi Kapasitor

Tugas:

Diskusikan dengan teman sekelompokmu. Identifikasikan berbagai jenis kapasitor

yang ada di pasaran. Uraikan spesifikasi dari berbagai kapasitor tersebut berikut

kegunaannya. Jika telah selesai presentasikan di kleas.

Rangkaian Seri Kapasitor

Sebagaimana hambatan, rangkaian kapasitor dapat diklasifikasikanmenjadi dua
jenis konfigurasi yakni, seri dan paralel, akan tetapi aturannyaberbeda dan bahkan

kebalikan dari aturan resistor.

Kapasitor ekivalen (total/penggalnti dari sebuah rangkaian seri empat dapat dihitung

sebagai berikut:

Gambar 3.17 Rangkaian Seri Kapasitor

97

http://hsusanto.blogspot.com
