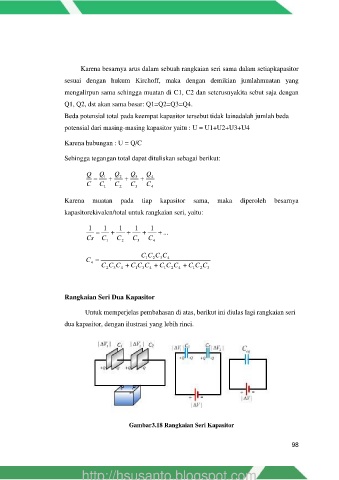

Page 123 - Dasar dan Pengukuran Listrik Semester 1

Karena besarnya arus dalam sebuah rangkaian seri sama dalam setiapkapasitor

sesuai dengan hukum Kirchoff, maka dengan demikian jumlahmuatan yang
mengalirpun sama sehingga muatan di C1, C2 dan seterusnyakita sebut saja dengan

Q1, Q2, dst akan sama besar: Q1=Q2=Q3=Q4.
Beda potensial total pada keempat kapasitor tersebut tidak lainadalah jumlah beda

potensial dari masing-masing kapasitor yaitu : U = U1+U2+U3+U4

Karena hubungan : U = Q/C

Sehingga tegangan total dapat dituliskan sebagai berikut:

Q  Q 1  Q 2  Q 3  Q 4

C C 1 C 2 C 3 C 4

Karena muatan pada tiap kapasitor sama, maka diperoleh besarnya

kapasitorekivalen/total untuk rangkaian seri, yaitu:

1  1  1  1  1  ...
Cs C 1 C 2 C 3 C 4

C C C C
C  1 2 3 4
4
C 2 C 3 C  C 1 C 3 C  C 1 C 2 C  C 1 C 2 C 3
4
4
4

Rangkaian Seri Dua Kapasitor

Untuk memperjelas pembahasan di atas, berikut ini diulas lagi rangkaian seri
dua kapasitor, dengan ilustrasi yang lebih rinci.

Gambar3.18 Rangkaian Seri Kapasitor

98
