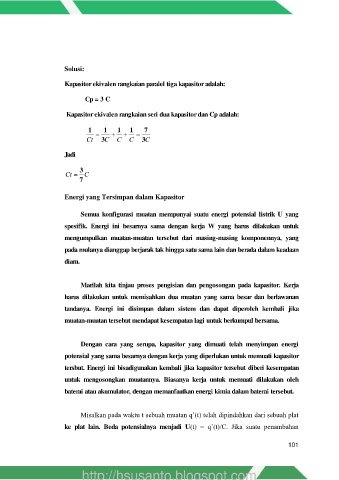

Solusi:

Kapasitor ekivalen rangkaian paralel tiga kapasitor adalah:

Cp = 3 C

Kapasitor ekivalen rangkaian seri dua kapasitor dan Cp adalah:

1  1  1  1  7
Ct 3 C C C 3 C

Jadi

3
Ct  C
7

Energi yang Tersimpan dalam Kapasitor

Semua konfigurasi muatan mempunyai suatu energi potensial listrik U yang

spesifik. Energi ini besarnya sama dengan kerja W yang harus dilakukan untuk
mengumpulkan muatan-muatan tersebut dari masing-masing komponennya, yang

pada mulanya dianggap berjarak tak hingga satu sama lain dan berada dalam keadaan
diam.

Marilah kita tinjau proses pengisian dan pengosongan pada kapasitor. Kerja
harus dilakukan untuk memisahkan dua muatan yang sama besar dan berlawanan

tandanya. Energi ini disimpan dalam sistem dan dapat diperoleh kembali jika
muatan-muatan tersebut mendapat kesempatan lagi untuk berkumpul bersama.

Dengan cara yang serupa, kapasitor yang dimuati telah menyimpan energi
potensial yang sama besarnya dengan kerja yang diperlukan untuk memuati kapasitor

tersbut. Energi ini bisadigunakan kembali jika kapasitor tersebut diberi kesempatan
untuk mengosongkan muatannya. Biasanya kerja untuk memuati dilakukan oleh

baterai atau akumulator, dengan memanfaatkan energi kimia dalam baterai tersebut.

Misalkan pada waktu t sebuah muatan q’(t) telah dipindahkan dari sebuah plat

ke plat lain. Beda potensialnya menjadi U(t) = q’(t)/C. Jika suatu penambahan
