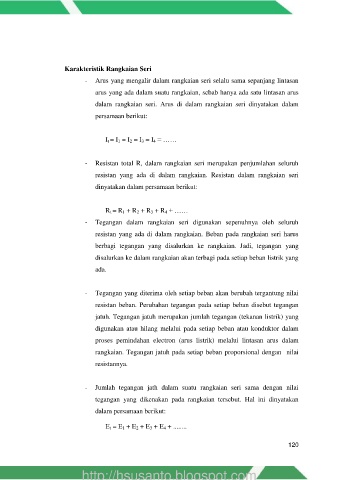

Karakteristik Rangkaian Seri

- Arus yang mengalir dalam rangkaian seri selalu sama sepanjang lintasan
arus yang ada dalam suatu rangkaian, sebab hanya ada satu lintasan arus

dalam rangkaian seri. Arus di dalam rangkaian seri dinyatakan dalam
persamaan berikut:

I t = I 1 = I 2 = I 3 = I 4 = ……

- Resistan total R, dalam rangkaian seri merupakan penjumlahan seluruh

resistan yang ada di dalam rangkaian. Resistan dalam rangkaian seri
dinyatakan dalam persamaan berikut:

R t = R 1 + R 2 + R 3 + R 4 + ……

- Tegangan dalam rangkaian seri digunakan sepenuhnya oleh seluruh
resistan yang ada di dalam rangkaian. Beban pada rangkaian seri harus

berbagi tegangan yang disalurkan ke rangkaian. Jadi, tegangan yang

disalurkan ke dalam rangkaian akan terbagi pada setiap beban listrik yang
ada.

- Tegangan yang diterima oleh setiap beban akan berubah tergantung nilai

resistan beban. Perubahan tegangan pada setiap beban disebut tegangan
jatuh. Tegangan jatuh merupakan jumlah tegangan (tekanan listrik) yang

digunakan atau hilang melalui pada setiap beban atau konduktor dalam

proses pemindahan electron (arus listrik) melalui lintasan arus dalam
rangkaian. Tegangan jatuh pada setiap beban proporsional dengan nilai

resistannya.

- Jumlah tegangan jath dalam suatu rangkaian seri sama dengan nilai

tegangan yang dikenakan pada rangkaian tersebut. Hal ini dinyatakan
dalam persamaan berikut:

E t = E 1 + E 2 + E 3 + E 4 + ........
