-  Hukum Ohm dapat digunakan untuk menghitung setiap bagian yang  ada

                                  dalam  rangkaian  seri  atau  rangkaian  total.  Gambar  3.5  memperlihatkan
                                  rangkaian seri dengan empat resistan pemanas dengan nilai yang berbeda.

                                  Perhitungan  resistan  total,  arus,  dan  tegangan  jatuh  pada  setiap  beban
                                  pemanas dapat dilakukan dengan cara berikut:

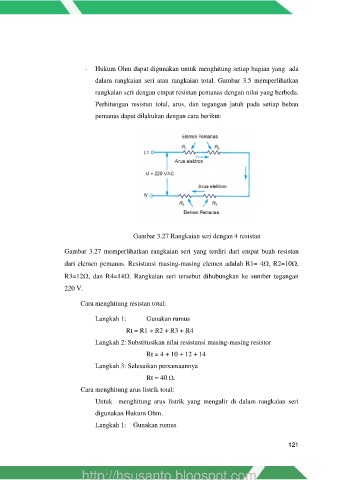

                                                Gambar 3.27 Rangkaian seri dengan 4 resistan

                        Gambar 3.27 memperlihatkan rangkaian seri  yang terdiri  dari empat buah  resistan

                        dari elemen pemanas. Resistansi masing-masing elemen adalah R1= 4, R2=10,

                        R3=12,  dan  R4=14. Rangkaian  seri  tersebut  dihubungkan  ke  sumber  tegangan
                        220 V.


                             Cara menghitung resistan total:

                                  Langkah 1:        Gunakan rumus

                                             Rt = R1 + R2 + R3 + R4
                                  Langkah 2: Substitusikan nilai resistansi masing-masing resistor

                                                    Rt = 4 + 10 + 12 + 14
                                  Langkah 3: Selesaikan persamaannya

                                                    Rt = 40 .
                             Cara menghitung arus listrik total:

                                  Untuk    menghitung  arus  listrik  yang  mengalir  di  dalam  rangkaian  seri

                                  digunakan Hukum Ohm.
                                  Langkah 1:   Gunakan rumus



                                                                                                      121
