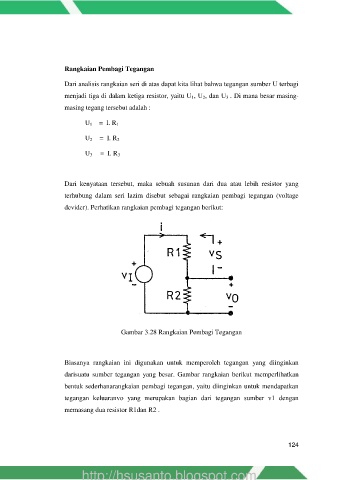

Rangkaian Pembagi Tegangan

Dari analisis rangkaian seri di atas dapat kita lihat bahwa tegangan sumber U terbagi
menjadi tiga di dalam ketiga resistor, yaitu U 1, U 2, dan U 3 . Di mana besar masing-

masing tegang tersebut adalah :

U 1 = I. R 1

U 2 = I. R 2

U 3 = I. R 3

Dari kenyataan tersebut, maka sebuah susunan dari dua atau lebih resistor yang

terhubung dalam seri lazim disebut sebagai rangkaian pembagi tegangan (voltage

devider). Perhatikan rangkaian pembagi tegangan berikut:

Gambar 3.28 Rangkaian Pembagi Tegangan

Biasanya rangkaian ini digunakan untuk memperoleh tegangan yang diinginkan
darisuatu sumber tegangan yang besar. Gambar rangkaian berikut memperlihatkan

bentuk sederhanarangkaian pembagi tegangan, yaitu diinginkan untuk mendapatkan
tegangan keluaranvo yang merupakan bagian dari tegangan sumber v1 dengan

memasang dua resistor R1dan R2 .
