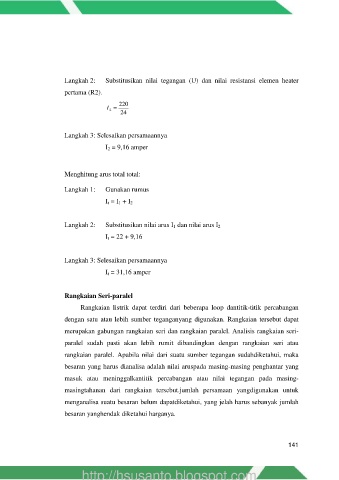

Page 166 - Dasar dan Pengukuran Listrik Semester 1

Langkah 2: Substitusikan nilai tegangan (U) dan nilai resistansi elemen heater
pertama (R2).

I  220
2
24

Langkah 3: Selesaikan persamaannya
I 2 = 9,16 amper

Menghitung arus total total:

Langkah 1: Gunakan rumus
I t = I 1 + I 2

Langkah 2: Substitusikan nilai arus I 1 dan nilai arus I 2

I t = 22 + 9,16

Langkah 3: Selesaikan persamaannya

I t = 31,16 amper

Rangkaian Seri-paralel
Rangkaian listrik dapat terdiri dari beberapa loop dantitik-titik percabangan

dengan satu atau lebih sumber teganganyang digunakan. Rangkaian tersebut dapat

merupakan gabungan rangkaian seri dan rangkaian paralel. Analisis rangkaian seri-
paralel sudah pasti akan lebih rumit dibandingkan dengan rangkaian seri atau

rangkaian paralel. Apabila nilai dari suatu sumber tegangan sudahdiketahui, maka

besaran yang harus dianalisa adalah nilai aruspada masing-masing penghantar yang
masuk atau meninggalkantitik percabangan atau nilai tegangan pada masing-

masingtahanan dari rangkaian tersebut.jumlah persamaan yangdigunakan untuk
menganalisa suatu besaran belum dapatdiketahui, yang jelah harus sebanyak jumlah

besaran yanghendak diketahui harganya.

141
