Untuk keperluan analisa rangkaian yang lebih rumit dan komplek, maka penerapan

Hukum Kirchoff lebih efektif dan membantu dibandingkan hanya menggunakan
Hukum Ohm.

Bila rangkaian seri lazim diterapkan pada sistem rangkaian kontrol, maka rangkaian

paralel lazim diterapkan pada sistem rangkaian daya untuk mencatu energi listrik ke

suatu peralatan listrik termasuk peralatan refrigerasi dan tata udara. Agar dapat
beroperasi dengan layak, maka setiap beban listrik harus terhubung ke catu daya

listrik secara terpisah atau dalam rangkaian paralel, agar setiap beban tersebut dapat

menerima tegangan penuh.

Rangkaian parallel digunakan dalam rangkaian daya yang mencatu beban listrik,
seperti pemanas, sistem refrigerasi dan tata udara. Beban listrik pada suatu sistem

harus dihubungkan ke catu daya listrik secara parallel,agar mendapatkan tegangan
penuh. Gambar 3.37 memperlihatkan contoh rangkaian paralel yang terdiri dari tiga

resistor.

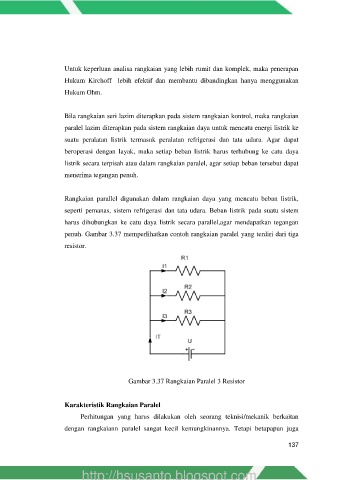

Gambar 3.37 Rangkaian Paralel 3 Resistor

Karakteristik Rangkaian Paralel
Perhitungan yang harus dilakukan oleh seorang teknisi/mekanik berkaitan

dengan rangkaiann paralel sangat kecil kemungkinannya. Tetapi betapapun juga
