Page 161 - Dasar dan Pengukuran Listrik Semester 1

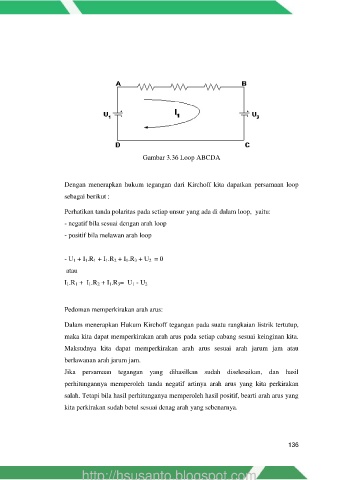

Gambar 3.36 Loop ABCDA

Dengan menerapkan hukum tegangan dari Kirchoff kita dapatkan persamaan loop
sebagai berikut :

Perhatikan tanda polaritas pada setiap unsur yang ada di dalam loop, yaitu:
- negatif bila sesuai dengan arah loop

- positif bila melawan arah loop

- U 1 + I 1.R 1 + I 1.R 2 + I 1.R 3 + U 2 = 0
atau

I 1.R 1 + I 1.R 2 + I 1.R 3= U 1 - U 2

Pedoman memperkirakan arah arus:

Dalam menerapkan Hukum Kirchoff tegangan pada suatu rangkaian listrik tertutup,

maka kita dapat memperkirakan arah arus pada setiap cabang sesuai keinginan kita.

Maksudnya kita dapat memperkirakan arah arus sesuai arah jarum jam atau
berlawanan arah jarum jam.

Jika persamaan tegangan yang dihasilkan sudah diselesaikan, dan hasil
perhitungannya memperoleh tanda negatif artinya arah arus yang kita perkirakan

salah. Tetapi bila hasil perhitunganya memperoleh hasil positif, bearti arah arus yang
kita perkirakan sudah betul sesuai denag arah yang sebenarnya.

136
