3. Pengukuran Daya Reaktif dan Faktor Daya

VAR meter digunakan untuk mengukur daya reaktif. VAR meter juga mempunyai
empat terminal. Untuk pengukuran daya reaktif maka penyambungan meternya sama

seperti wattmeter. Konstanta ukurnya diskalakan dalam satuan VAR atau KVAR. Di
pasaran VAR meter tersedia dalam 2 type, yaitu untuk pengukuran dalam sistem fasa

tunggal (mempunyai 4 terminal) dan untuk pengukuran sistem tiga fasa (mempunyai

10 terminal). Untuk pengukuran daya semu dapat dilakukan secara tidak langsung
yaitu dengan saling mengalikan hasil pengukuran tegangan dan arus

Lembar Kerja 1: Kondisi Operasi Pengukuran Daya Reaktif dan Faktor Daya

Melalui lembar kerja 1 ini kalian harus melakukan pengamatan untuk
mengkaji rangkaian pengukuran daya reaktif dan faktor daya listrik satu fasa dengan

cosphimeter yang telah disiapkan oleh guru. Dalam hal ini, guru
mendemonstrasikan praktikum pengukuran daya reaktif dan faktor daya listrik
sistem satu fasa. Secara berkelompok, kalian harus mengumpulkan data melalui

kegiatan mengamati penunjukkan energimeter dari eksperimen yang telah disiapkan
oleh guru. Eksperimen tersebut terdiri dari papan eksperimen meliputi sebuah
cosphimeter satu fasa, ampermeter, voltmeter, wattmeter, tiga buah lampu TL 40

watt/220V dan kabel jumper. Diskusikan dengan teman sekelompk hasil
pengamatan kalian dan presentasikan di kelas.

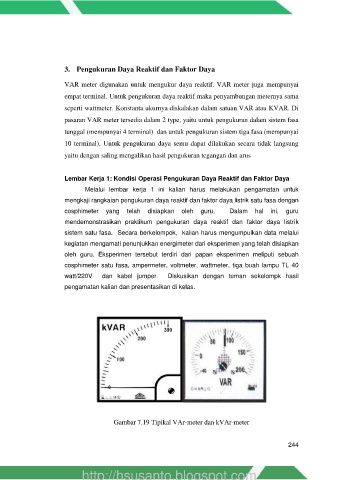

Gambar 7.19 Tipikal VAr-meter dan kVAr-meter
