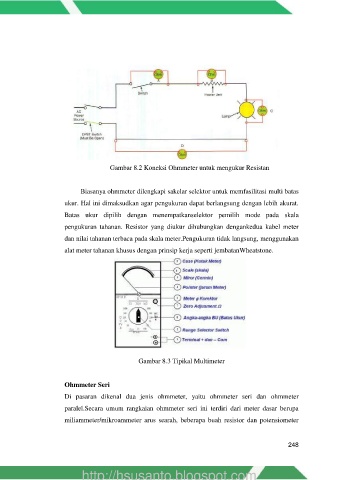

Page 273 - Dasar dan Pengukuran Listrik Semester 1

Gambar 8.2 Koneksi Ohmmeter untuk mengukur Resistan

Biasanya ohmmeter dilengkapi sakelar selektor untuk memfasilitasi multi batas

ukur. Hal ini dimaksudkan agar pengukuran dapat berlangsung dengan lebih akurat.
Batas ukur dipilih dengan menempatkanselektor pemilih mode pada skala

pengukuran tahanan. Resistor yang diukur dihubungkan dengankedua kabel meter
dan nilai tahanan terbaca pada skala meter.Pengukuran tidak langsung, menggunakan

alat meter tahanan khusus dengan prinsip kerja seperti jembatanWheatstone.

Gambar 8.3 Tipikal Multimeter

Ohmmeter Seri
Di pasaran dikenal dua jenis ohmmeter, yaitu ohmmeter seri dan ohmmeter

paralel.Secara umum rangkaian ohmmeter seri ini terdiri dari meter dasar berupa
miliammeter/mikroammeter arus searah, beberapa buah resistor dan potensiometer

248
