serta suatu sumber tegangan searah/batere. V adalah sumber tegangan searah/batere

dan R M adalah resistansi dalam meter dasar M

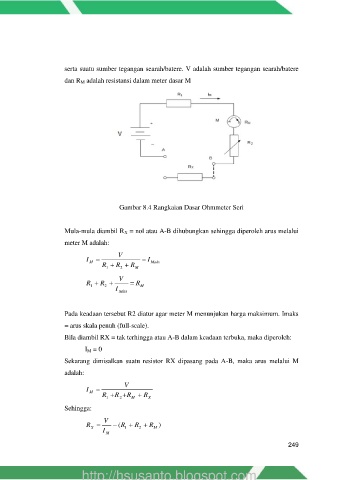

Gambar 8.4 Rangkaian Dasar Ohmmeter Seri

Mula-mula diambil R X = nol atau A-B dihubungkan sehingga diperoleh arus melalui
meter M adalah:

V
I M  R  R  R M  I Maks
2
1
V
R  R   R
1
2
M
I maks

Pada keadaan tersebut R2 diatur agar meter M menunjukan harga maksimum. Imaks
= arus skala penuh (full-scale).

Bila diambil RX = tak terhingga atau A-B dalam keadaan terbuka, maka diperoleh:

I M = 0
Sekarang dimisalkan suatu resistor RX dipasang pada A-B, maka arus melalui M

adalah:

V
I M  R  R  R  R X
2
1
M
Sehingga:
V
R   (R  R  R )
X
I M 1 2 M

249
