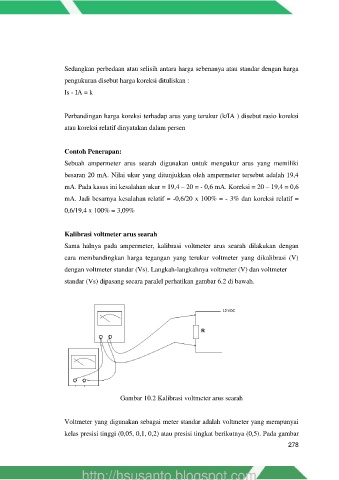

Page 303 - Dasar dan Pengukuran Listrik Semester 1

Sedangkan perbedaan atau selisih antara harga sebenanya atau standar dengan harga

pengukuran disebut harga koreksi dituliskan :
Is - IA = k

Perbandingan harga koreksi terhadap arus yang terukur (k/IA ) disebut rasio koreksi

atau koreksi relatif dinyatakan dalam persen

Contoh Penerapan:

Sebuah ampermeter arus searah digunakan untuk mengukur arus yang memiliki

besaran 20 mA. Nilai ukur yang ditunjukkan oleh ampermeter tersebut adalah 19,4
mA. Pada kasus ini kesalahan ukur = 19,4 – 20 = - 0,6 mA. Koreksi = 20 – 19,4 = 0,6

mA. Jadi besarnya kesalahan relatif = -0,6/20 x 100% = - 3% dan koreksi relatif =
0,6/19,4 x 100% = 3,09%

Kalibrasi voltmeter arus searah

Sama halnya pada ampermeter, kalibrasi voltmeter arus searah dilakukan dengan

cara membandingkan harga tegangan yang terukur voltmeter yang dikalibrasi (V)
dengan voltmeter standar (Vs). Langkah-langkahnya voltmeter (V) dan voltmeter

standar (Vs) dipasang secara paralel perhatikan gambar 6.2 di bawah.

Gambar 10.2 Kalibrasi voltmeter arus searah

Voltmeter yang digunakan sebagai meter standar adalah voltmeter yang mempunyai
kelas presisi tinggi (0,05, 0,1, 0,2) atau presisi tingkat berikutnya (0,5). Pada gambar

278
