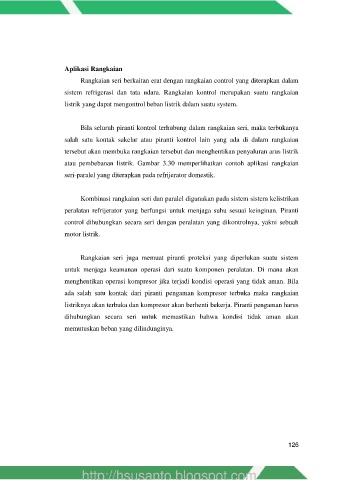

Aplikasi Rangkaian

Rangkaian seri berkaitan erat dengan rangkaian control yang diterapkan dalam
sistem refrigerasi dan tata udara. Rangkaian kontrol merupakan suatu rangkaian

listrik yang dapat mengontrol beban listrik dalam suatu system.

Bila seluruh piranti kontrol terhubung dalam rangkaian seri, maka terbukanya

salah satu kontak sakelar atau piranti kontrol lain yang ada di dalam rangkaian
tersebut akan membuka rangkaian tersebut dan menghentikan penyaluran arus listrik

atau pembebanan listrik. Gambar 3.30 memperlihatkan contoh aplikasi rangkaian

seri-paralel yang diterapkan pada refrijerator domestik.

Kombinasi rangkaian seri dan paralel digunakan pada sistem sistem kelistrikan
peralatan refrijerator yang berfungsi untuk menjaga suhu sesuai keinginan. Piranti

control dihubungkan secara seri dengan peralatan yang dikontrolnya, yakni sebuah
motor listrik.

Rangkaian seri juga memuat piranti proteksi yang diperlukan suatu sistem
untuk menjaga keamanan operasi dari suatu komponen peralatan. Di mana akan

menghentikan operasi kompresor jika terjadi kondisi operasi yang tidak aman. Bila
ada salah satu kontak dari piranti pengaman kompresor terbuka maka rangkaian

listriknya akan terbuka dan kompresor akan berhenti bekerja. Piranti pengaman harus
dihubungkan secara seri untuk memastikan bahwa kondisi tidak aman akan

memutuskan beban yang dilindunginya.
