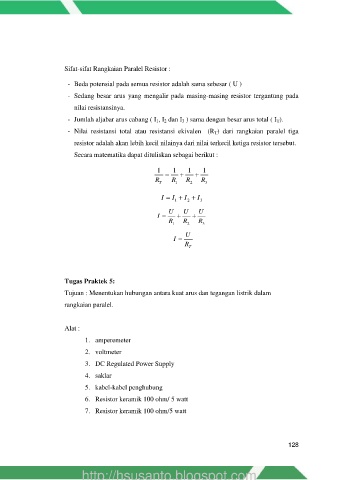

Sifat-sifat Rangkaian Paralel Resistor :

- Beda potensial pada semua resistor adalah sama sebesar ( U )
- Sedang besar arus yang mengalir pada masing-masing resistor tergantung pada

nilai resistansinya.
- Jumlah aljabar arus cabang ( I 1, I 2 dan I 3 ) sama dengan besar arus total ( I T).

- Nilai resistansi total atau resistansi ekivalen (R T) dari rangkaian paralel tiga
resistor adalah akan lebih kecil nilainya dari nilai terkecil ketiga resistor tersebut.

Secara matematika dapat dituliskan sebagai berikut :

1  1  1  1
R T R 1 R 2 R 3

I  I  I  I
2
1
3
U U U
I   
R 1 R 2 R 3
U
I 
R T

Tugas Praktek 5:
Tujuan : Menentukan hubungan antara kuat arus dan tegangan listrik dalam

rangkaian paralel.

Alat :

1. amperemeter
2. voltmeter

3. DC Regulated Power Supply

4. saklar
5. kabel-kabel penghubung

6. Resistor keramik 100 ohm/ 5 watt
7. Resistor keramik 100 ohm/5 watt
