Page 154 - Dasar dan Pengukuran Listrik Semester 1

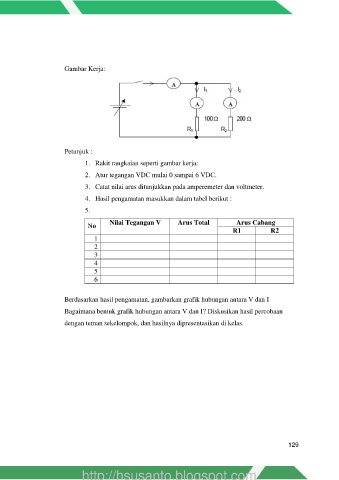

Gambar Kerja:

Petunjuk :

1. Rakit rangkaian seperti gambar kerja:

2. Atur tegangan VDC mulai 0 sampai 6 VDC.
3. Catat nilai arus ditunjukkan pada amperemeter dan voltmeter.

4. Hasil pengamatan masukkan dalam tabel berikut :
5.

Nilai Tegangan V Arus Total Arus Cabang
No
R1 R2
1
2
3
4
5
6

Berdasarkan hasil pengamatan, gambarkan grafik hubungan antara V dan I
Bagaimana bentuk grafik hubungan antara V dan I? Diskusikan hasil percobaan

dengan teman sekelompok, dan hasilnya dipresentasikan di kelas.
