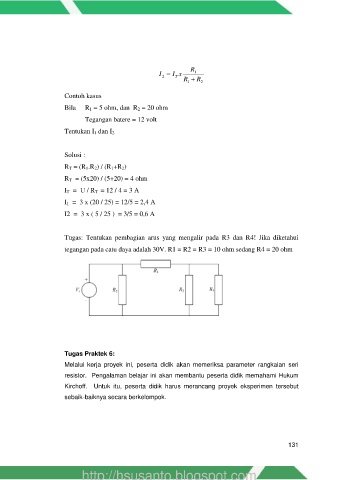

Page 156 - Dasar dan Pengukuran Listrik Semester 1

R
I  I x 1
T
2
R  R 2
1
Contoh kasus

Bila R 1 = 5 ohm, dan R 2 = 20 ohm
Tegangan batere = 12 volt

Tentukan I 1 dan I 2

Solusi :

R T = (R 1.R 2) / (R 1+R 2)
R T = (5x20) / (5+20) = 4 ohm

I T = U / R T = 12 / 4 = 3 A
I 1 = 3 x (20 / 25) = 12/5 = 2,4 A

I2 = 3 x ( 5 / 25 ) = 3/5 = 0,6 A

Tugas: Tentukan pembagian arus yang mengalir pada R3 dan R4! Jika diketahui

tegangan pada catu daya adalah 30V. R1 = R2 = R3 = 10 ohm sedang R4 = 20 ohm

Tugas Praktek 6:
Melalui kerja proyek ini, peserta didik akan memeriksa parameter rangkaian seri

resistor. Pengalaman belajar ini akan membantu peserta didik memahami Hukum
Kirchoff. Untuk itu, peserta didik harus merancang proyek eksperimen tersebut
sebaik-baiknya secara berkelompok.
