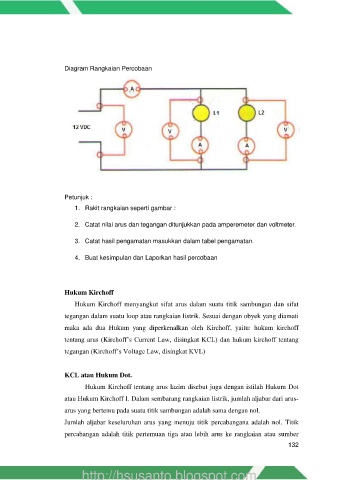

Diagram Rangkaian Percobaan

Petunjuk :

1. Rakit rangkaian seperti gambar :

2. Catat nilai arus dan tegangan ditunjukkan pada amperemeter dan voltmeter.

3. Catat hasil pengamatan masukkan dalam tabel pengamatan.

4. Buat kesimpulan dan Laporkan hasil percobaan

Hukum Kirchoff

Hukum Kirchoff menyangkut sifat arus dalam suatu titik sambungan dan sifat
tegangan dalam suatu loop atau rangkaian listrik. Sesuai dengan obyek yang diamati

maka ada dua Hukum yang diperkenalkan oleh Kirchoff, yaitu: hukum kirchoff

tentang arus (Kirchoff’s Current Law, disingkat KCL) dan hukum kirchoff tentang
tegangan (Kirchoff’s Voltage Law, disingkat KVL)

KCL atau Hukum Dot.

Hukum Kirchoff tentang arus lazim disebut juga dengan istilah Hukum Dot
atau Hukum Kirchoff I. Dalam sembarang rangkaian listrik, jumlah aljabar dari arus-

arus yang bertemu pada suatu titik sambungan adalah sama dengan nol.

Jumlah aljabar keseluruhan arus yang menuju titik percabangana adalah nol. Titik
percabangan adalah titik pertemuan tiga atau lebih arus ke rangkaian atau sumber

132
