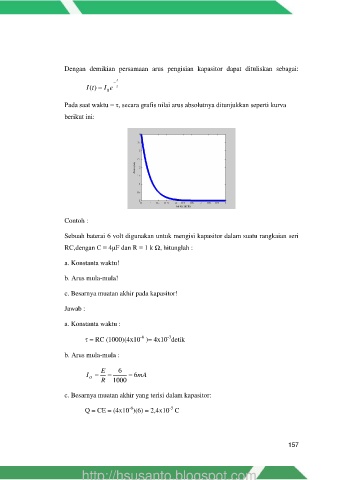

Dengan  demikian  persamaan  arus  pengisian  kapasitor  dapat  dituliskan  sebagai:

                                          t
                                         
                                          
                               I  t ) (  I 0 e
                        Pada saat waktu = τ, secara grafis nilai arus absolutnya ditunjukkan seperti kurva

                        berikut ini:




















                        Contoh :

                        Sebuah baterai 6 volt digunakan untuk mengisi kapasitor dalam suatu rangkaian seri
                        RC,dengan C = 4μF dan R = 1 k Ω, hitunglah :


                        a. Konstanta waktu!

                        b. Arus mula-mula!


                        c. Besarnya muatan akhir pada kapasitor!

                        Jawab :

                        a. Konstanta waktu :

                                                  -6
                                                            -3
                                = RC (1000)(4x10  )= 4x10 detik
                        b. Arus mula-mula :

                                    E      6
                               I             6 mA
                                O
                                     R   1000

                        c. Besarnya muatan akhir yang terisi dalam kapasitor:

                                                             -5
                                              -6
                               Q = CE = (4x10 )(6) = 2,4x10  C




                                                                                                      157
