KEGIATAN BELAJAR 4

Menganalisis Rangkaian Listrik Arus Searah

Reduksi Rangkaian Resistif

Metoda arus mata jala (mesh) dan tegangan simpul yang dikemukakan oleh Kirchoff
merupakan cara yang paling utama dari analisis rangkaian arus searah dengan elemen

pasif resistor ( rangkaian resistif ). Tetapi, dengan menghitung resistansi ekivalen

dari cabang-cabang seri dan parallel yang digabungkan dengan aturan-aturan
pembagi tegangan pada rangkaian seri dan pembagian arus pad rangkaian parallel

dapat memberikan cara lain guna menganalisis suatu rangkaian.

Namun cara ini tentu saja akan sangat membosankan karena biasanya memerlukan

penggambaran melalui beberapa rangkaian tambahan. Apa lagi lagi bila
rangkaiannya mempunyai banyak cabang elemen. Meskipun demikian, proses

reduksi rangkaian ini akan memberikan suatu gambaran yang jelas dari fungsi
keseluruhan rangkaian mengenai tegangan, arus dan daya yang didisipasikan pada

setiap elemen rangkaian.

Contoh :

Hitung resistan ekivalen dari rangkaian resistif berikut ini dan daya total yang
disalurkan oleh sumber 60 V dan daya yang diserap oleh masing-masing resistor

yang ada di dalam jaringan.

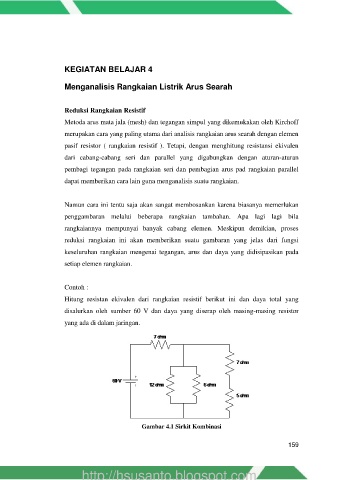

Gambar 4.1 Sirkit Kombinasi
