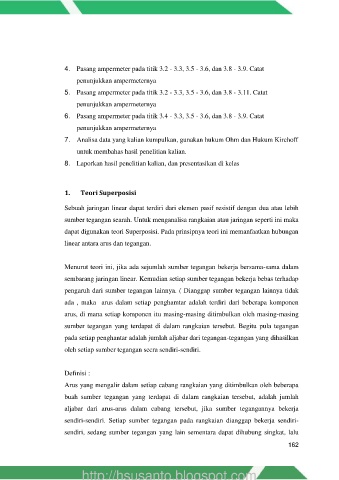

4.  Pasang ampermeter pada titik 3.2 - 3.3, 3.5 - 3.6, dan 3.8 - 3.9. Catat

                            penunjukkan ampermeternya
                        5.  Pasang ampermeter pada titik 3.2 - 3.3, 3.5 - 3.6, dan 3.8 - 3.11. Catat

                            penunjukkan ampermeternya

                        6.  Pasang ampermeter pada titik 3.4 - 3.3, 3.5 - 3.6, dan 3.8 - 3.9. Catat
                            penunjukkan ampermeternya

                        7.  Analisa data yang kalian kumpulkan, gunakan hukum Ohm dan Hukum Kirchoff
                            untuk membahas hasil penelitian kalian.

                        8.  Laporkan hasil penelitian kalian, dan presentasikan di kelas



                        1.   Teori Superposisi

                        Sebuah jaringan linear dapat terdiri dari elemen pasif resistif dengan dua atau lebih
                        sumber tegangan searah. Untuk menganalisa rangkaian atau jaringan seperti ini maka

                        dapat digunakan teori Superposisi. Pada prinsipnya teori ini memanfaatkan hubungan
                        linear antara arus dan tegangan.



                        Menurut teori ini, jika ada sejumlah sumber tegangan bekerja bersama-sama dalam
                        sembarang jaringan linear. Kemudian setiap sumber tegangan bekerja bebas terhadap

                        pengaruh dari sumber tegangan lainnya. ( Dianggap sumber tegangan lainnya tidak
                        ada  ,  maka   arus dalam setiap penghamtar adalah terdiri dari beberapa  komponen

                        arus, di mana setiap komponen itu masing-masing ditimbulkan oleh masing-masing

                        sumber tegangan  yang terdapat  di  dalam rangkaian tersebut.  Begitu pula tegangan
                        pada setiap penghantar adalah jumlah aljabar dari tegangan-tegangan yang dihasilkan

                        oleh setiap sumber tegangan secra sendiri-sendiri.


                        Definisi :

                        Arus yang mengalir dalam setiap cabang rangkaian yang ditimbulkan oleh beberapa
                        buah  sumber  tegangan  yang  terdapat  di  dalam  rangkaian  tersebut,  adalah  jumlah

                        aljabar  dari  arus-arus  dalam  cabang  tersebut,  jika  sumber  tegangannya  bekerja
                        sendiri-sendiri.  Setiap  sumber  tegangan  pada  rangkaian  dianggap  bekerja  sendiri-

                        sendiri, sedang sumber tegangan  yang lain sementara dapat dihubung singkat, lalu
