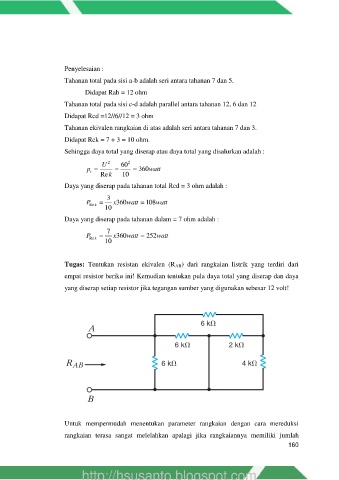

Penyelesaian :

Tahanan total pada sisi a-b adalah seri antara tahanan 7 dan 5.
Didapat Rab = 12 ohm

Tahanan total pada sisi c-d adalah parallel antara tahanan 12, 6 dan 12
Didapat Rcd =12//6//12 = 3 ohm

Tahanan ekivalen rangkaian di atas adalah seri antara tahanan 7 dan 3.

Didapat Rek = 7 + 3 = 10 ohm.
Sehingga daya total yang diserap atau daya total yang disalurkan adalah :

U 2 60 2
p    360 watt
t
Re k 10
Daya yang diserap pada tahanan total Rcd = 3 ohm adalah :
3
P Re k  x360 watt  108 watt
10
Daya yang diserap pada tahanan dalam = 7 ohm adalah :

7
P  x360 watt  252 watt
k
Re
10

Tugas: Tentukan resistan ekivalen (R AB) dari rangkaian listrik yang terdiri dari

empat resistor beriku ini! Kemudian tentukan pula daya total yang diserap dan daya
yang diserap setiap resistor jika tegangan sumber yang digunakan sebesar 12 volt!

Untuk mempermudah menentukan parameter rangkaian dengan cara mereduksi
rangkaian terasa sangat melelahkan apalagi jika rangkaiannya memiliki jumlah

160
