cabang paralel banyak. Teorema superposisi, Teori Thevenin dan Norton merupakan

                        salah  satu  teknik  yang  dianjurkanuntuk  menentukan  parameter  rangkaian  dengan
                        lebih mudah.



                        Percobaan 1 : Rangkaian Superposisi
                        Melalui  kerja  proyek  ini,  kalian  akan  memeriksa  parameter  rangkaian  superposisi

                        yang  terdiri  dari  beberapa  resistor  dan  beberapa  catu  daya.    Selama  ini  kalian
                        melakukan eksperimen dengan catu daya tunggal. Dalam rangkaian superposisi catu

                        daya yang digunakan dalam rangkaian dapat lebih dari satu. Yang harus kalian amati

                        adalah  bagaimana  pengaruh  polaritas  catu  daya  yang  terdapat  dalam  rangkaian
                        tersebut terhadap parameter rangkaian.  Untuk itu, kalian harus merancang proyek

                        eksperimen tersebut sebaik-baiknya secara berkelompok.


                        Petunjuk:

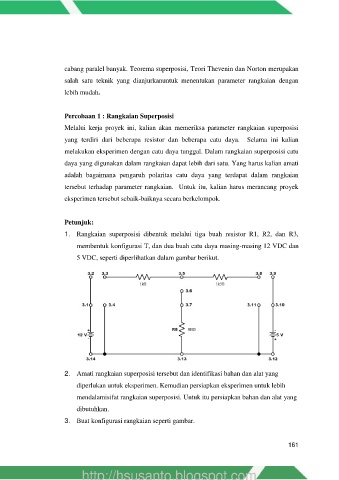

                        1.  Rangkaian  superposisi  dibentuk  melalui  tiga  buah  resistor  R1,  R2,  dan  R3,

                            membentuk konfigurasi T, dan dua buah catu daya masing-masing 12 VDC dan

                            5 VDC, seperti diperlihatkan dalam gambar berikut.






















                        2.  Amati rangkaian superposisi tersebut dan identifikasi bahan dan alat yang

                            diperlukan untuk eksperimen. Kemudian persiapkan eksperimen untuk lebih
                            mendalamisifat rangkaian superposisi. Untuk itu persiapkan bahan dan alat yang

                            dibutuhkan.
                        3.  Buat konfigurasi rangkaian seperti gambar.
