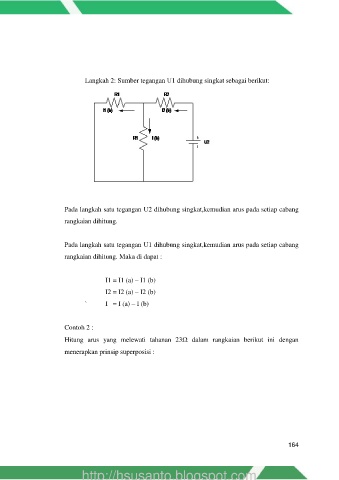

Langkah 2: Sumber tegangan U1 dihubung singkat sebagai berikut:
























                        Pada langkah satu tegangan U2 dihubung singkat,kemudian arus pada setiap cabang

                        rangkaian dihitung.


                        Pada langkah satu tegangan U1 dihubung singkat,kemudian arus pada setiap cabang
                        rangkaian dihitung. Maka di dapat :


                                      I1 = I1 (a) – I1 (b)

                                      I2 = I2 (a) – I2 (b)

                               `      I   = I (a) – I (b)


                        Contoh 2 :

                        Hitung  arus  yang  melewati  tahanan  23  dalam  rangkaian  berikut  ini  dengan
                        menerapkan prinsip superposisi :



















                                                                                                      164
