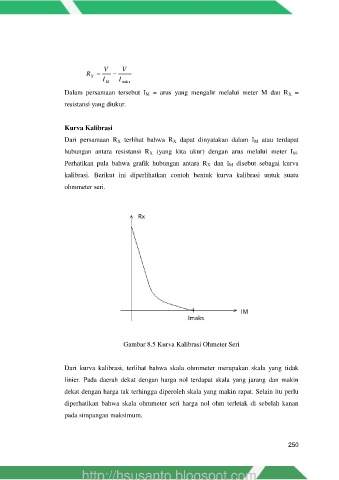

Page 275 - Dasar dan Pengukuran Listrik Semester 1

V V
R  
X
I M I maks
Dalam persamaan tersebut I M = arus yang mengalir melalui meter M dan R X =

resistansi yang diukur.

Kurva Kalibrasi

Dari persamaan R X terlihat bahwa R X dapat dinyatakan dalam I M atau terdapat
hubungan antara resistansi R X (yang kita ukur) dengan arus melalui meter I M.

Perhatikan pula bahwa grafik hubungan antara R X dan I M disebut sebagai kurva

kalibrasi. Berikut ini diperlihatkan contoh bentuk kurva kalibrasi untuk suatu
ohmmeter seri.

Gambar 8.5 Kurva Kalibrasi Ohmeter Seri

Dari kurva kalibrasi, terlihat bahwa skala ohmmeter merupakan skala yang tidak
linier. Pada daerah dekat dengan harga nol terdapat skala yang jarang dan makin

dekat dengan harga tak terhingga diperoleh skala yang makin rapat. Selain itu perlu

diperhatikan bahwa skala ohmmeter seri harga nol ohm terletak di sebelah kanan
pada simpangan maksimum.
