Dari persamaan I M di atas dapat dibuat kurva kalibrasi yaitu grafik R X sebagai fungsi

I M. Berikut, diperlihatkan contoh bentuk kurva kalibrasi suatu ohmmeter paralel.

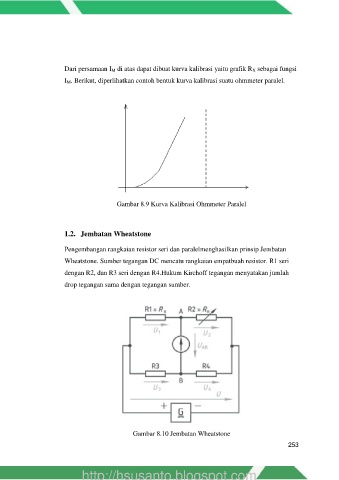

Gambar 8.9 Kurva Kalibrasi Ohmmeter Paralel

1.2. Jembatan Wheatstone

Pengembangan rangkaian resistor seri dan paralelmenghasilkan prinsip Jembatan
Wheatstone. Sumber tegangan DC mencatu rangkaian empatbuah resistor. R1 seri

dengan R2, dan R3 seri dengan R4.Hukum Kirchoff tegangan menyatakan jumlah

drop tegangan sama dengan tegangan sumber.

Gambar 8.10 Jembatan Wheatstone

253
