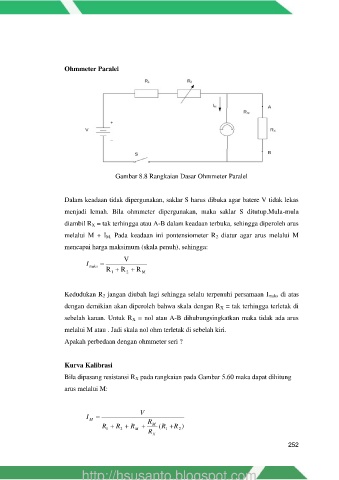

Page 277 - Dasar dan Pengukuran Listrik Semester 1

Ohmmeter Paralel

Gambar 8.8 Rangkaian Dasar Ohmmeter Paralel

Dalam keadaan tidak dipergunakan, saklar S harus dibuka agar batere V tidak lekas

menjadi lemah. Bila ohmmeter dipergunakan, maka saklar S ditutup.Mula-mula
diambil R X = tak terhingga atau A-B dalam keadaan terbuka, sehingga diperoleh arus

melalui M + I M. Pada keadaan ini pontensiometer R 2 diatur agar arus melalui M
mencapai harga maksimum (skala penuh), sehingga:

V
I 
maks
R  R  R M
2
1

Kedudukan R 2 jangan diubah lagi sehingga selalu terpenuhi persamaan I maks di atas
dengan demikian akan diperoleh bahwa skala dengan R X = tak terhingga terletak di

sebelah kanan. Untuk R X = nol atau A-B dihubungsingkatkan maka tidak ada arus
melalui M atau . Jadi skala nol ohm terletak di sebelah kiri.

Apakah perbedaan dengan ohmmeter seri ?

Kurva Kalibrasi

Bila dipasang resistansi R X pada rangkaian pada Gambar 5.60 maka dapat dihitung
arus melalui M:

V
I M 
R  R  R  R M (R  R )
M
1
2
R X 1 2
252
