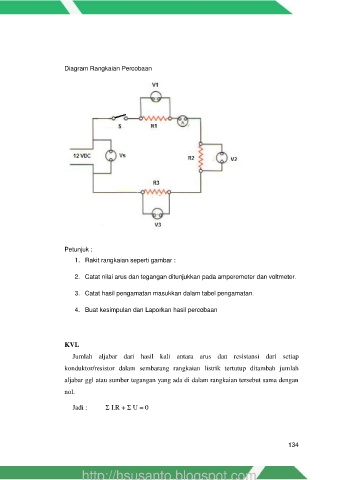

Page 159 - Dasar dan Pengukuran Listrik Semester 1

Diagram Rangkaian Percobaan

Petunjuk :
1. Rakit rangkaian seperti gambar :

2. Catat nilai arus dan tegangan ditunjukkan pada amperemeter dan voltmeter.

3. Catat hasil pengamatan masukkan dalam tabel pengamatan.

4. Buat kesimpulan dan Laporkan hasil percobaan

KVL
Jumlah aljabar dari hasil kali antara arus dan resistansi dari setiap

konduktor/resistor dalam sembarang rangkaian listrik tertutup ditambah jumlah
aljabar ggl atau sumber tegangan yang ada di dalam rangkaian tersebut sama dengan

nol.

Jadi :  I.R +  U = 0
