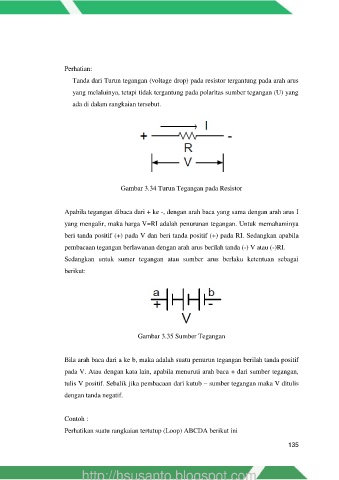

Page 160 - Dasar dan Pengukuran Listrik Semester 1

Perhatian:

Tanda dari Turun tegangan (voltage drop) pada resistor tergantung pada arah arus
yang melaluinya, tetapi tidak tergantung pada polaritas sumber tegangan (U) yang

ada di dalam rangkaian tersebut.

Gambar 3.34 Turun Tegangan pada Resistor

Apabila tegangan dibaca dari + ke -, dengan arah baca yang sama dengan arah arus I
yang mengalir, maka harga V=RI adalah penurunan tegangan. Untuk memahaminya

beri tanda positif (+) pada V dan beri tanda positif (+) pada RI. Sedangkan apabila
pembacaan tegangan berlawanan dengan arah arus berilah tanda (-) V atau (-)RI.

Sedangkan untuk sumer tegangan atau sumber arus berlaku ketentuan sebagai
berikut:

Gambar 3.35 Sumber Tegangan

Bila arah baca dari a ke b, maka adalah suatu penurun tegangan berilah tanda positif

pada V. Atau dengan kata lain, apabila menuruti arah baca + dari sumber tegangan,
tulis V positif. Sebalik jika pembacaan dari kutub – sumber tegangan maka V ditulis

dengan tanda negatif.

Contoh :

Perhatikan suatu rangkaian tertutup (Loop) ABCDA berikut ini
