2. Teori Thevenin dan Norton

Sebuah rangkaian atau jaringan linear, aktif dan resistif yang mengandung
satu atau lebih sumber tegangan atau sumber arus dapat diganti dengan satu sumber

tegangan dan satu resistan seri (Theorema Thevenin) atau satu sumber arus dan satu
resistan parallel (Theorema Norton). Tegangannya disebut sebagai tegangan

pengganti U T dan sumber arusnya disebut sumber arus penggnati I T sedang kedua

resistannya sama.

Teori Thevenin dan Norton hanya diterapkan untuk rangkaian dua terminal,
yang terdiri dari elemen resistan dan sumber tegangan konstan.

Teori Thevenin

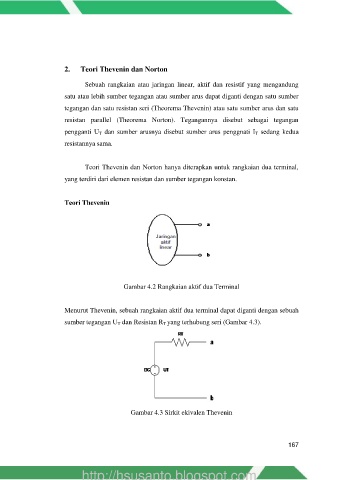

Gambar 4.2 Rangkaian aktif dua Terminal

Menurut Thevenin, sebuah rangkaian aktif dua terminal dapat diganti dengan sebuah

sumber tegangan U T dan Resistan R T yang terhubung seri (Gambar 4.3).

Gambar 4.3 Sirkit ekivalen Thevenin
