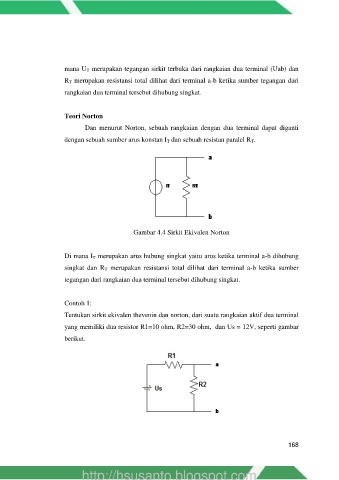

mana U T merupakan tegangan sirkit terbuka dari rangkaian dua terminal (Uab) dan
R T merupakan resistansi total dilihat dari terminal a-b ketika sumber tegangan dari
rangkaian dua terminal tersebut dihubung singkat.
Teori Norton
Dan menurut Norton, sebuah rangkaian dengan dua terminal dapat diganti
dengan sebuah sumber arus konstan I T dan sebuah resistan paralel R T.
Gambar 4.4 Sirkit Ekivalen Norton
Di mana I T merupakan arus hubung singkat yaitu arus ketika terminal a-b dihubung
singkat dan R T merupakan resistansi total dilihat dari terminal a-b ketika sumber
tegangan dari rangkaian dua terminal tersebut dihubung singkat.
Contoh 1:
Tentukan sirkit ekivalen thevenin dan norton, dari suatu rangkaian aktif dua terminal
yang memiliki dua resistor R1=10 ohm, R2=30 ohm, dan Us = 12V, seperti gambar
berikut.
168
