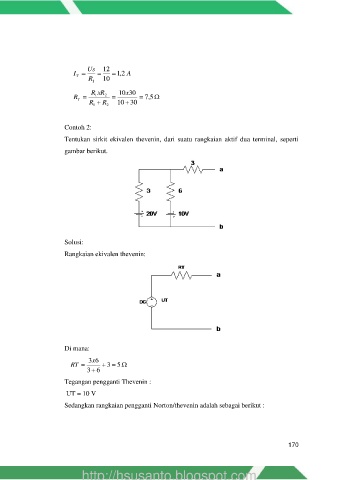

Page 195 - Dasar dan Pengukuran Listrik Semester 1

Us 12
I    A 2 , 1
T
R 1 10
R xR 10x 30
R  1 2   5,7 
T
R 1  R 2 10  30

Contoh 2:

Tentukan sirkit ekivalen thevenin, dari suatu rangkaian aktif dua terminal, seperti
gambar berikut.

Solusi:

Rangkaian ekivalen thevenin:

Di mana:
3x 6
RT   3  5 
3  6

Tegangan pengganti Thevenin :
UT = 10 V

Sedangkan rangkaian pengganti Norton/thevenin adalah sebagai berikut :

170
