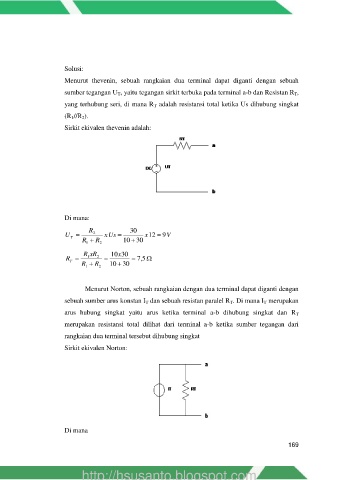

Solusi:

Menurut thevenin, sebuah rangkaian dua terminal dapat diganti dengan sebuah
sumber tegangan U T, yaitu tegangan sirkit terbuka pada terminal a-b dan Resistan R T,

yang terhubung seri, di mana R T adalah resistansi total ketika Us dihubung singkat
(R 1//R 2).

Sirkit ekivalen thevenin adalah:

Di mana:

R 30
U  2 x Us  x12  V 9
T
R  R 2 10  30
1
R xR 10x 30
R  1 2   5,7 
T
R 1  R 2 10  30

Menurut Norton, sebuah rangkaian dengan dua terminal dapat diganti dengan

sebuah sumber arus konstan I T dan sebuah resistan paralel R T. Di mana I T merupakan

arus hubung singkat yaitu arus ketika terminal a-b dihubung singkat dan R T
merupakan resistansi total dilihat dari terminal a-b ketika sumber tegangan dari

rangkaian dua terminal tersebut dihubung singkat
Sirkit ekivalen Norton:

Di mana
