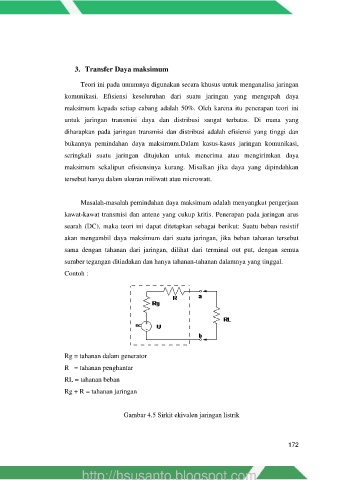

Page 197 - Dasar dan Pengukuran Listrik Semester 1

3. Transfer Daya maksimum

Teori ini pada umumnya digunakan secara khusus untuk menganalisa jaringan
komunikasi. Efisiensi keseluruhan dari suatu jaringan yang mengupah daya

maksimum kepada setiap cabang adalah 50%. Oleh karena itu penerapan teori ini
untuk jaringan transmisi daya dan distribusi sangat terbatas. Di mana yang

diharapkan pada jaringan transmisi dan distribusi adalah efisiensi yang tinggi dan

bukannya pemindahan daya maksimum.Dalam kasus-kasus jaringan komunikasi,
seringkali suatu jaringan ditujukan untuk menerima atau mengirimkan daya

maksimum sekalipun efisiensinya kurang. Misalkan jika daya yang dipindahkan
tersebut hanya dalam ukuran miliwatt atau microwatt.

Masalah-masalah pemindahan daya maksimum adalah menyangkut pengerjaan
kawat-kawat transmisi dan antene yang cukup kritis. Penerapan pada jaringan arus

searah (DC), maka teori ini dapat ditetapkan sebagai berikut: Suatu beban resistif
akan mengambil daya maksimum dari suatu jaringan, jika beban tahanan tersebut

sama dengan tahanan dari jaringan, dilihat dari terminal out put, dengan semua
sumber tegangan ditiadakan dan hanya tahanan-tahanan dalamnya yang tinggal.

Contoh :

Rg = tahanan dalam generator

R = tahanan penghantar
RL = tahanan beban

Rg + R = tahanan jaringan

Gambar 4.5 Sirkit ekivalen jaringan listrik
