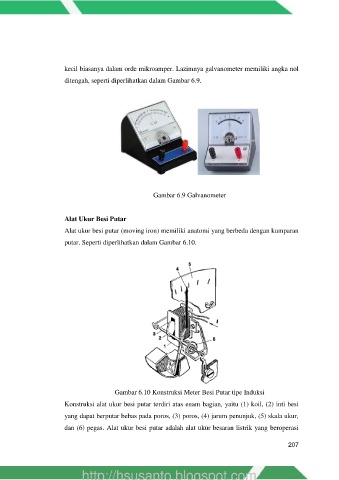

kecil biasanya dalam orde mikroamper. Lazimnya galvanometer memiliki angka nol

ditengah, seperti diperlihatkan dalam Gambar 6.9.

Gambar 6.9 Galvanometer

Alat Ukur Besi Putar

Alat ukur besi putar (moving iron) memiliki anatomi yang berbeda dengan kumparan
putar. Seperti diperlihatkan dalam Gambar 6.10.

Gambar 6.10 Konstruksi Meter Besi Putar tipe Induksi

Konstruksi alat ukur besi putar terdiri atas enam bagian, yaitu (1) koil, (2) inti besi
yang dapat berputar bebas pada poros, (3) poros, (4) jarum penunjuk, (5) skala ukur,

dan (6) pegas. Alat ukur besi putar adalah alat ukur besaran listrik yang beroperasi

207
