Magnet Permanen

Kumparan
putar (Cu)

Kompensator (Mn)

Shunt (Cu)

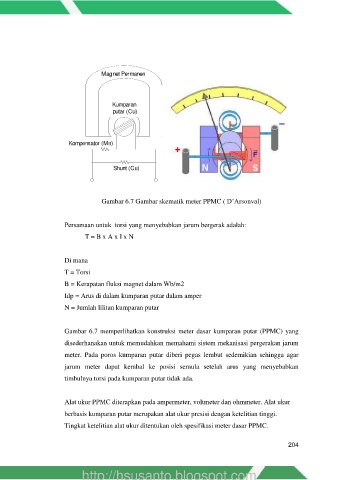

Gambar 6.7 Gambar skematik meter PPMC ( D’Arsonval)

Persamaan untuk torsi yang menyebabkan jarum bergerak adalah:

T = B x A x I x N

Di mana

T = Torsi
B = Kerapatan fluksi magnet dalam Wb/m2

Idp = Arus di dalam kumparan putar dalam amper
N = Jumlah lilitan kumparan putar

Gambar 6.7 memperlihatkan konstruksi meter dasar kumparan putar (PPMC) yang
disederhanakan untuk memudahkan memahami sistem mekanisasi pergerakan jarum

meter. Pada poros kumparan putar diberi pegas lembut sedemikian sehingga agar

jarum meter dapat kembal ke posisi semula setelah arus yang menyebabkan
timbulnya torsi pada kumparan putar tidak ada.

Alat ukur PPMC diterapkan pada ampermeter, voltmeter dan ohmmeter. Alat ukur

berbasis kumparan putar merupakan alat ukur presisi dengan ketelitian tinggi.
Tingkat ketelitian alat ukur ditentukan oleh spesifikasi meter dasar PPMC.
