Koil magnet untuk voltmeter terdiri dari kawat penghantar kecil dengan jumlah

lilitan banyak.

Arus yang mengalir pada koil magnet menginduksi kedua tabung vane menjadi
magnet dan gaya tolak (repulsi) antara dua magnet vane yang sama menghasilkan

gerakan rotasi yang proporsional.Torsi yang dibangkitkan pada poros proporsional

dengan kuadrat arus yang mengalir pada koil magnet.

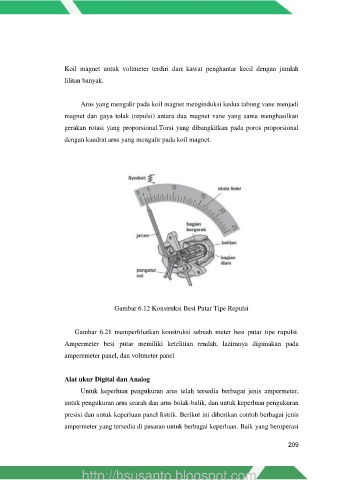

Gambar 6.12 Konstruksi Besi Putar Tipe Repulsi

Gambar 6.21 memperlihatkan konstruksi sebuah meter besi putar tipe rupulsi.
Ampermeter besi putar memiliki ketelitian rendah, lazimnya digunakan pada

amperemeter panel, dan voltmeter panel

Alat ukur Digital dan Analog

Untuk keperluan pengukuran arus telah tersedia berbagai jenis ampermeter,
untuk pengukuran arus searah dan arus bolak-balik, dan untuk keperluan pengukuran

presisi dan untuk keperluan panel listrik. Berikut ini diberikan contoh berbagai jenis

ampermeter yang tersedia di pasaran untuk berbagai keperluan. Baik yang beroperasi

209
